CTV Serie - Mediengetrenntes Magnetventil
Nennweite 1,0 - 1,6mm (DN)
Beschreibung
2/2-Wege und 3/2-Wege Magnetventil mit Medientrennung.
Eine große Auswahl an medienberührenden Materialien, Anschlussmöglichkeiten und ein sehr großer Druckbereich ermöglichen ein breites Einsatzgebiet.
Für diese Serie ist unter anderem eine 2/2-Wege-Version mit Push-In Fittingen verfügbar. Diese Anschlüsse erlauben PTFE oder PFA Schläuche mit einem Außendurchmesser von 2,0 mm.
Spezifikationen
Typ
|
2/2-Wege normal geschlossen 2/2-Wege normal offen 3/2-Wege |
Nennweite
|
1,0 - 1,6 mm (DN)
|
Anschluss
|
M6 | 1/4-28UNF | Schlauchtüllen | Flansch | Push-In Fittinge (bei 2/2-Wege)
|
Betriebsspannung
|
12 VDC | 24 VDC (andere Spannungen auf Anfrage) |
Druckbereich
|
Eingang: -500 - 2000 mbar (Sondermodelle bis 6000 mbar) Ausgang (NC | NO): 0 - 500 mbar |
Membranwerkstoff
|
PTFE
|
Gehäusewerkstoff
|
PEEK | PPS | PTFE | POM
|
Dichtwerkstoff Soft-Seal
|
PTFE | Perfluoroelastomer (FFKM) | FPM | EPDM
|
Weitere medienberührende Materialien
|
PTFE Keramik - AI2O3 | PEEK (bei 3/2-Wege) |
Medientemperatur
|
0 - 50°C (höhre Temperaturen auf Anfrage)
|
Umgebungstemperatur
|
0 - 50°C (höhre Temperaturen auf Anfrage)
|
Leistungsaufnahme
|
1,9 - 4,4W (je nach Modell) |
Betriebsart
|
100% ED
|
Einbaulage
|
Beliebig
|
Medien
|
Beständig gegen neutrale und aggressive Flüssigkeiten / Gase (siehe Beständigkeitslisten) |
Abmessungen (je nach Modell) |
Ø21,0 x 59,8 mm
|
Anpassbar an kundenspezifische Anforderungen (Beispielsweise höherer Druckbereich, andere Betriebsart, höherer Temperaturbereich, andere Betriebsspannung, andere Anschlüsse, …)

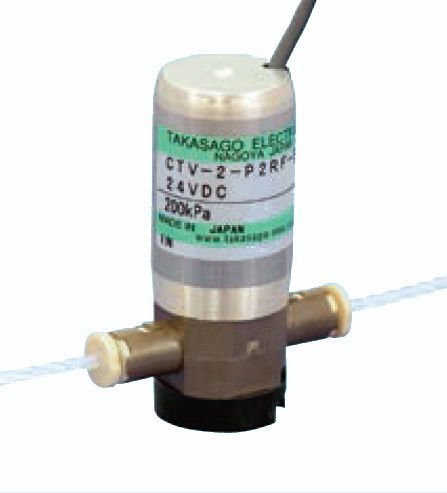

CTV Serie Push-In Anschlüsse
Einige Modelle dieser Ventilreihe sind auch mit Push-In Anschlüssen direkt am Ventilkörper verfügbar. Lesen Sie mehr bei den technischen Informationen zu den Push-In Anschlüssen.
Downloads
CTV Serie Datenblatt 293 KB
