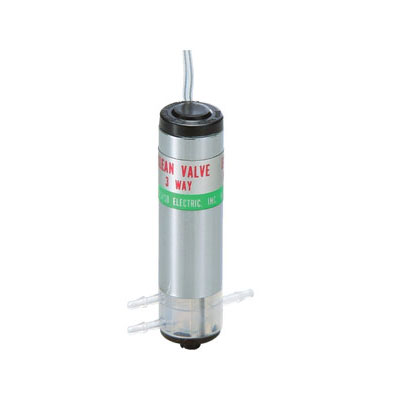

EXAK Serie - Mediengetrenntes Magnetventil mit optimiertem Nachdrückeffekt
Nennweite 0,8mm (DN)
Beschreibung
2/2-Wege und 3/2-Wege Magnetventile mit Medientrennung und optimiertem Nachdrückvolumen (Pumpenvolumen).
Diese Serie ist speziell für sensible Analysenanwendungen entwickelt und zeichnet sich durch einen optimierten Nachdrückeffekt aus. Die Werte liegen bei dieser Ventilreihe hundertmal niedriger als bei Standardventilen.
Nachdrückeffekt / Pumpenvolumen EXAK
Port
|
ON - 1 (µl)
|
OFF - 1 (µl)
|
ON - 2 (µl)
|
OFF - 2 (µl)
|
ON - 3 (µl)
|
OFF - 3 (µl)
|
COM
|
+ 0,002
|
- 0,015
|
+ 0,002
|
- 0,015
|
+ 0,002
|
- 0,015
|
NC
|
+ 0,024
|
- 0,010
|
+ 0,024
|
- 0,010
|
+ 0,024
|
- 0,010
|
NO
|
+ 0,005
|
- 0,005
|
+ 0,005
|
- 0,005
|
+ 0,005
|
- 0,005
|
Spezifikationen
Typ
|
2/2-Wege normal geschlossen 2/2-Wege normal offen 3/2-Wege |
Nennweite
|
0,8 mm (DN)
|
Anschluss
|
M5 | Schlauchtüllen
|
Betriebsspannung
|
12 VDC | 24 VDC andere Spannungen auf Anfrage |
Druckbereich
|
Eingang: -400 - 1000 mbar Ausgang (NC | NO): 0 - 500 mbar |
Membranwerkstoff
|
PTFE
|
Gehäusewerkstoff
|
PFA
|
Dichtwerkstoff
|
-
|
Weitere medienberührende Materialien
|
-
|
Medientemperatur
|
0 - 60°C
|
Umgebungstemperatur
|
0 - 50°C
|
Leistungsaufnahme
|
0,94W
|
Betriebsart
|
100% ED
|
Einbaulage
|
Beliebig
|
Medien
|
Beständig gegen neutrale und aggressive Flüssigkeiten / Gase (siehe Beständigkeitslisten) |
Abmessungen
|
Ø12,0 x 48,1 mm
|
Anpassbar an kundenspezifische Anforderungen (Beispielsweise höherer Druckbereich, andere Betriebsart, höherer Temperaturbereich, andere Betriebsspannung, andere Anschlüsse, …)
Downloads
EXAK Serie Datenblatt 268 KB
