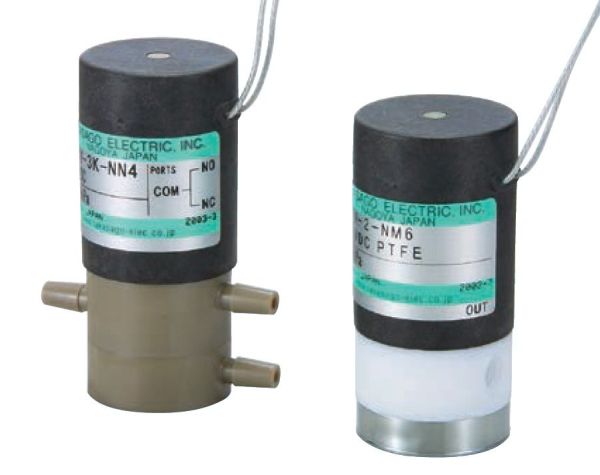

MTV Serie - Mediengetrenntes Magnetventil
Nennweite 0,8 - 2,0mm (DN)
Beschreibung

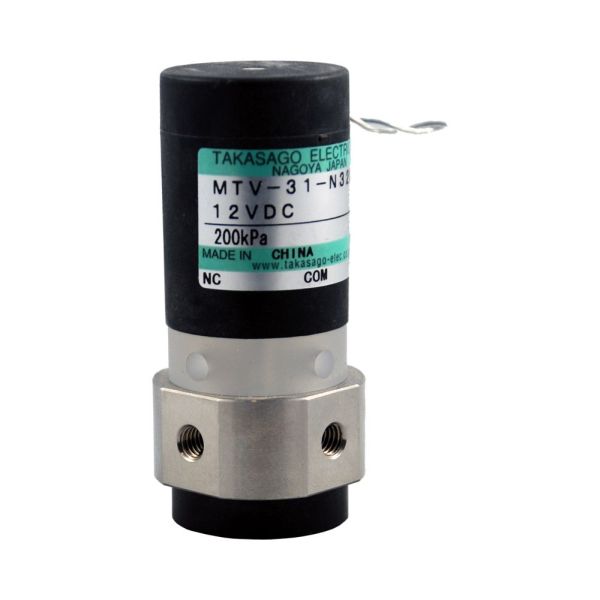

2/2-Wege und 3/2-Wege Magnetventile mit Medientrennung.
Diese Serie an Isolationsventilen bietet diverse Modelle optimiert bezüglich Innenvolumen und Nachdrückeffekt. Weiterhin gibt es Ventile für Hochtemperatur-Medien und für Drücke von bis zu 6 bar. Durch die eingangsseitig hohe Vakuumtauglichkeit kann dieses Ventil auch vor der Pumpe an der Saugleitung eingesetzt werden.

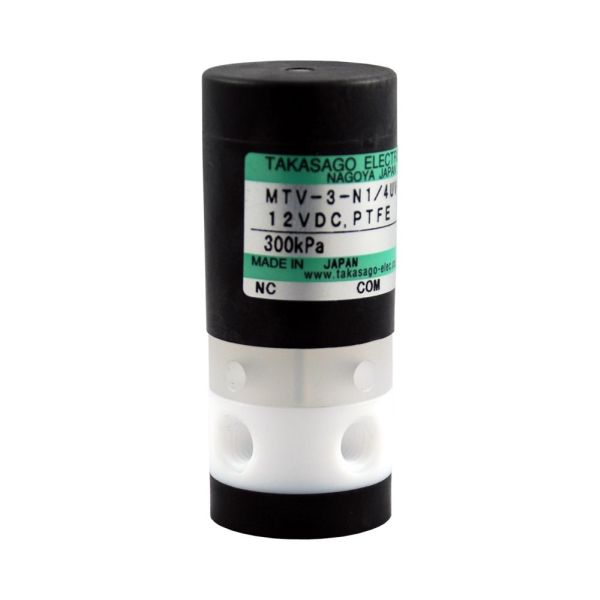

Mit der Ventiduct-Option kann die Übertragung von der Wärme der Spule auf das Medium fast vollständig unterbunden werden.
Spezifikationen
Typ
|

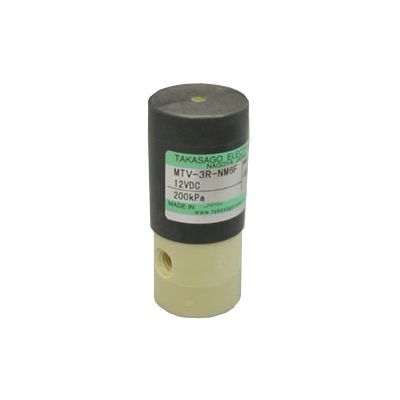

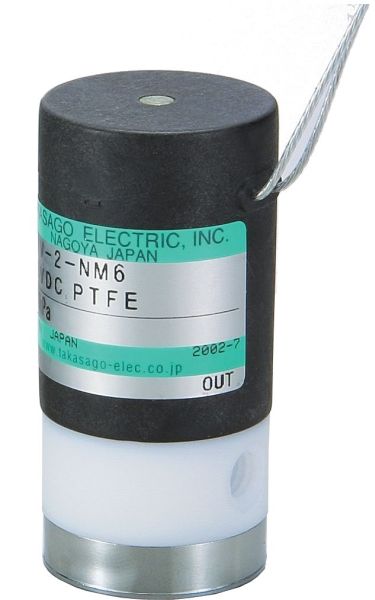

2/2-Wege normal geschlossen 2/2-Wege normal offen 3/2-Wege |
Nennweite
|
0,8 - 2,0 mm (DN)
|
Anschluss
|

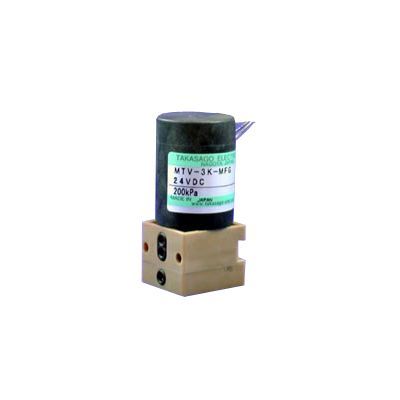

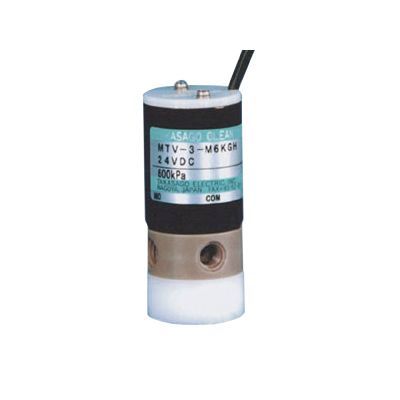

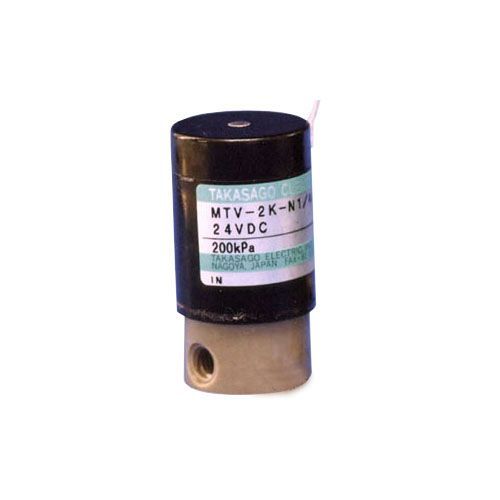

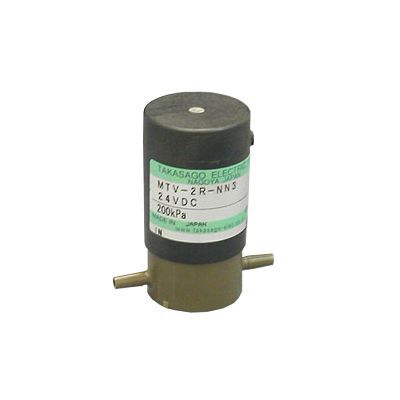

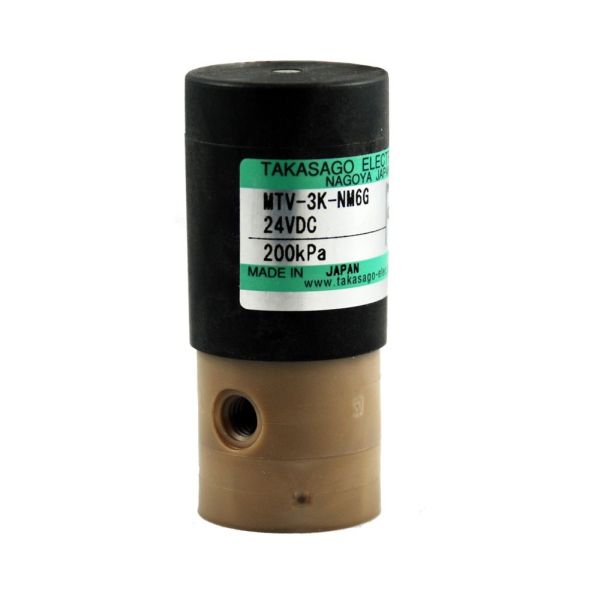

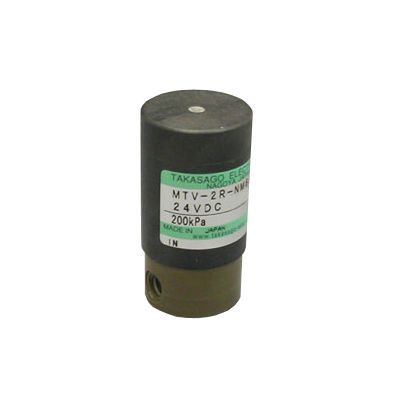

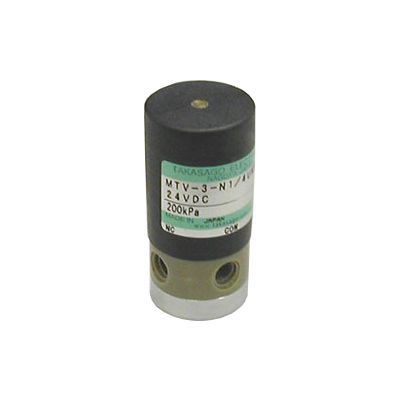

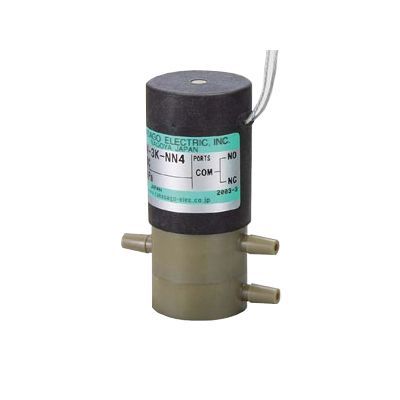

M6 | 1/4-28UNF | Schlauchtüllen | Flansch
|
Betriebsspannung
|
12 VDC | 24 VDC andere Spannungen auf Anfrage |
Druckbereich
|
Eingang: -1000 - 2000 mbar (Sondermodelle bis 8000 mbar) Ausgang (NC | NO): 0 - 1000 mbar |
Membranwerkstoff
|
PTFE
|
Gehäusewerkstoff
|
PEEK | PPS | PTFE | PCTFE | POM | HPVC
|
Dichtwerkstoff Soft-Seal
|
Perfluoroelastomer (FFKM) | FPM
|
Weitere medienberührende Materialien
|
PTFE Keramik - AI2O3 | PEEK (bei 3/2-Wege) |
Medientemperatur
|
0 - 60°C 5 - 60°C (bei Membran: Perfluoroelastomer FFKM) |
Umgebungstemperatur
|
0 - 60°C 5 - 60°C (bei Membran: Perfluoroelastomer FFKM) |
Leistungsaufnahme
|
1,9 - 4,4 W (je nach Modell) |
Betriebsart
|
100% ED
|
Einbaulage
|
Beliebig
|
Medien
|
Beständig gegen neutrale und aggressive Flüssigkeiten / Gase (siehe Beständigkeitslisten) |
Abmessungen
|
Ø26,0 x 57,0 mm
|
Anpassbar an kundenspezifische Anforderungen (Beispielsweise höherer Druckbereich, andere Betriebsart, höherer Temperaturbereich, andere Betriebsspannung, andere Anschlüsse, …)
