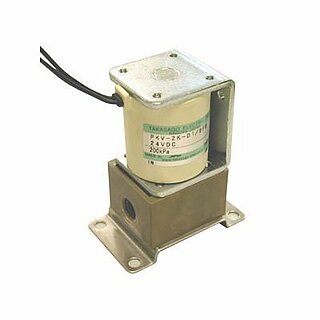

PKV Serie - Mediengetrenntes Magnetventil
Nennweite 4,0 - 6,0mm (DN)
Beschreibung
2/2-Wege und 3/2-Wege Magnetventile mit Medientrennung mit großer Nennweite.
Eine große Auswahl an Anschlussmöglichkeiten ermöglicht eine einfache Integration in Fluidiksysteme.
Spezifikationen
Typ
|
2/2-Wege normal geschlossen 2/2-Wege normal offen 3/2-Wege |
Nennweite
|
4,0 - 6,0mm (DN)
|
Anschluss
|
Rc1/8 | Rc1/4 | 1/8-27NPT | 1/4-18NPT | Schlauchtüllen
|
Betriebsspannung
|
12 VDC | 24 VDC andere Spannungen auf Anfrage |
Druckbereich
|
Eingang: -900 - 2000 mbar Ausgang (NC | NO): 0 - 500 mbar |
Membranwerkstoff
|
PTFE
|
Gehäusewerkstoff
|
PTFE | PEEK | PPS | HPVC
|
Dichtwerkstoff Soft-Seal
|
Perfluoroelastomer (FFKM) | FPM | EPDM
|
Weitere medienberührende Materialien
|
PTFE | PCTFE | Keramik - AL2O3 (bei 3/2-Wege)
|
Medientemperatur
|
5 - 60°C
|
Umgebungstemperatur
|
5 - 40°C
|
Leistungsaufnahme
|
6,0 - 10,0 W (je nach Modell) |
Betriebsart
|
100% ED
|
Einbaulage
|
Beliebig
|
Medien
|
Beständig gegen neutrale und aggressive Flüssigkeiten / Gase (siehe Beständigkeitslisten) |
Abmessungen
|
40,0 x 42,0 x 71,0 - 85,3 mm
|
Anpassbar an kundenspezifische Anforderungen (Beispielsweise höherer Druckbereich, andere Betriebsart, höherer Temperaturbereich, andere Betriebsspannung, andere Anschlüsse, …)
