Mikro-Jet Ventil Steuerungen - High Speed
Steuerungen für Dosiergeschwindigkeiten bis zu 4000 Hz
Beschreibung
Steuerung der Mikro-Jet-Ventile:
- SMLD 300
- SMLD 300G
- ZCJ
Mit PC-Software zur einfachen Programmierung von Dosiersequenzen.
Ventilelektronik / Ventilsteuerung Mikroventile
Die Ventilsteuerungen werden in drei verschiedenen Ausführungen angeboten
- MVC 1
- VC Mini
- ZC1 Elektronik
MVC 1 und VC Mini unterscheidenen sich in der Anzahl der Anschlüsse. Beide Steuerungen werden über eine Schnittstelle (RS232 oder USB) via Java-Software oder direkt mit Befehlssätzen konfiguriert. Die Software ermöglicht eine einfache Bedienung der Ventile und Heizung über eine grafische Oberfläche, mit der sich die Dosieranwendungen einstellen und programmieren lassen. Der zusätzliche Modus für externe I/O-Signale erlaubt die Ansteuerung vorkonfigurierter Einstellungen.
Die ZC1 Elektronik hat lediglich einen Kanal und ist als OEM Platine für die Integration in eigene Geräte gedacht. Die Ventilelektronik ZC1 kann über eine RS-232 Schnittstelle parametrisiert und gesteuert werden.
Die möglichen Funktionen sind:
- Einzelschuss
- Ventil öffnen
- Schuss-Serie
- Endlos Schuss-Serie
- Ventil Stop
Weiterhin sind folgende Parameter konfigurierbar:
- Spitzenzeit tp
- Ventilöffnungszeit to
- Taktzeit T
- Spitzenstrom lp
- Haltestrom lh
- Schusszahl
Elektrische Ansteuerung
Um kürzeste Ansprechzeiten der Mikro-Jet-Ventile bei gleichzeitig minimaler Wärmeentwicklung zu erreichen, erfolgt die Ansteuerung vorzugsweise nach dem Peak- and Hold-Verfahren. Dabei wird mit einem kurzen, erhöhten Spitzenstrom (z.B. Ip = 1 A) eine schnelle und definierte Öffnung des Ventils erreicht. Ist das Ventil einmal geöffnet, genügt ein tieferer Haltestrom (z.B. lh = 200 mA) für den Rest der Öffnungszeit.
Dies ist eine beispielhafte Ansteuerung für kontinuierlich wiederholte Dosierung mit einer Frequenz von 1 kHz und einer Ventilöffnungszeit von 600 μs. Strombild erzeugt mit der MVC-1 Steuerung. Spitzenstrom 1A, Haltestrom 200mA (th Haltezeit).
Software für einen schnellen Einstieg
Die MVC 1 und VC Mini werden direkt ab Werk mit einer Software zur Steuerung ausgeliefert.

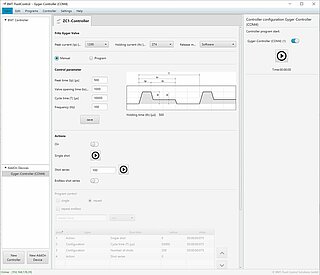

Für die ZC1 Elektronik ist eine Software zur Evaluierung und Programmierung für den schnellen Einstieg in die Dosier-Ventiltechnik optional erhältlich. Mehr Information zu dieser Software und den Funktionen finden Sie in der Wiki-Beschreibung.
