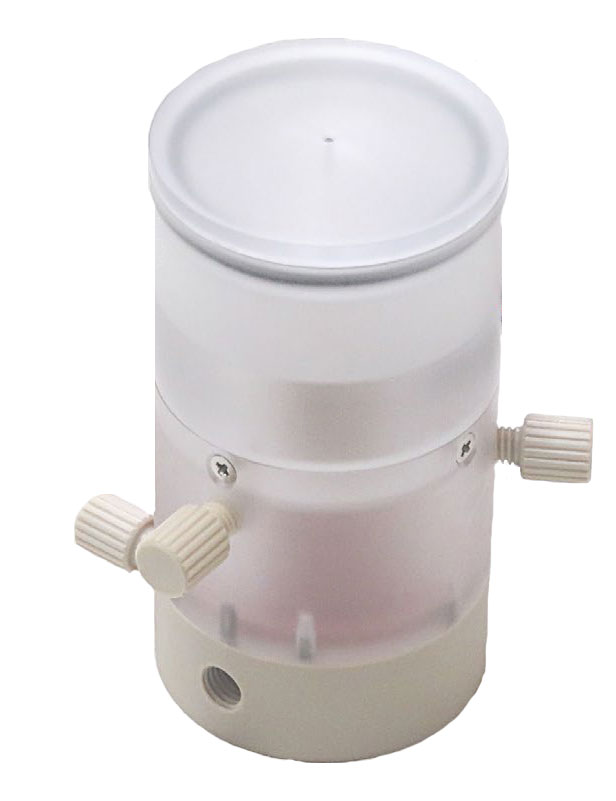

Micro-Pumpeneinheit mit Osmose Pumpe - IBP Serie
In Entwicklung
Beschreibung
Diese Pumpe basiert auf dem Elektroendosmose-Prinzip und bietet herausragende Eigenschaften, wie:
- pulsationsfreie Förderung
- leiser Betrieb
- geringe Größe
- geringes Gewicht
- geringer Stromverbrauch
- hoher Druckbereich von bis zu 10 bar
Die Fördermenge lässt sich linear über die Spannung steuern.
Optional besteht die Möglichkeit die Pumpe über Batterie zu betreiben. (Spannungserhöhungsschaltung ist erforderlich)
Interner Aufbau

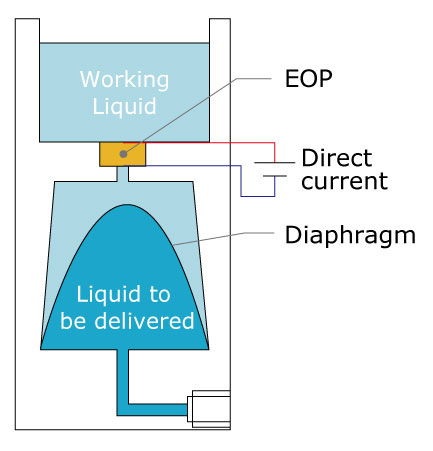

Diese Pumpeinheit verwendet eine elektroosmotische Pumpe als Druckquelle. Wie in der Abbildung dargestellt, wird die Membran durch das Arbeitsmedium unter Druck gesetzt und so die zu fördernde Flüssigkeit indirekt gefördert. Bei Verwendung von Ethanol als Arbeitsmedium ist das Ansaugen auch durch Umpolen der angelegten Spannung möglich. (Optionale Funktion)

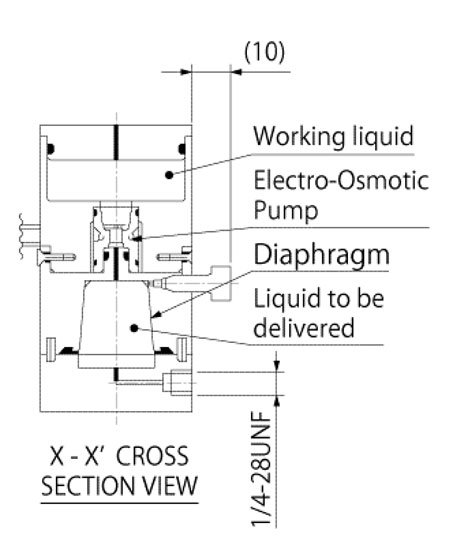

Funktionsprinzip
Pulsationsfreie Förderung

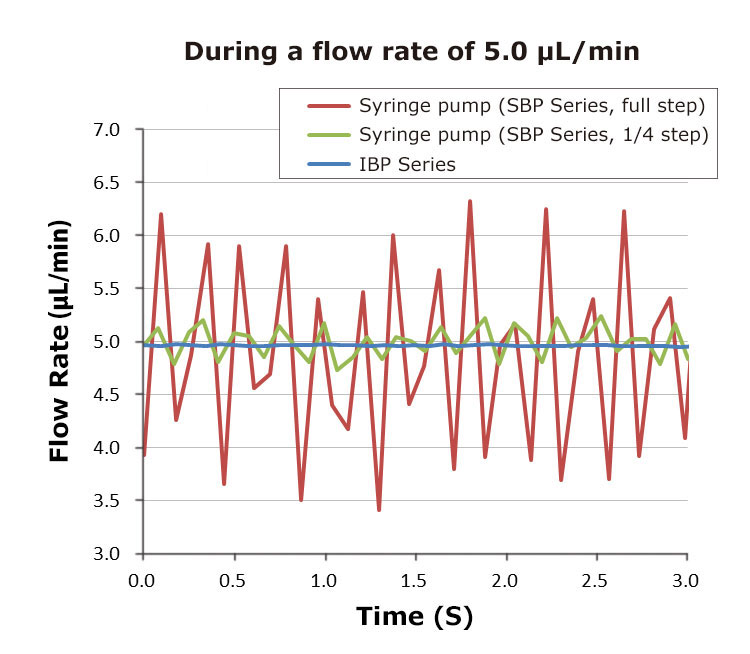

Vergleich der Pulsation mit einer Spritzenpumpe.

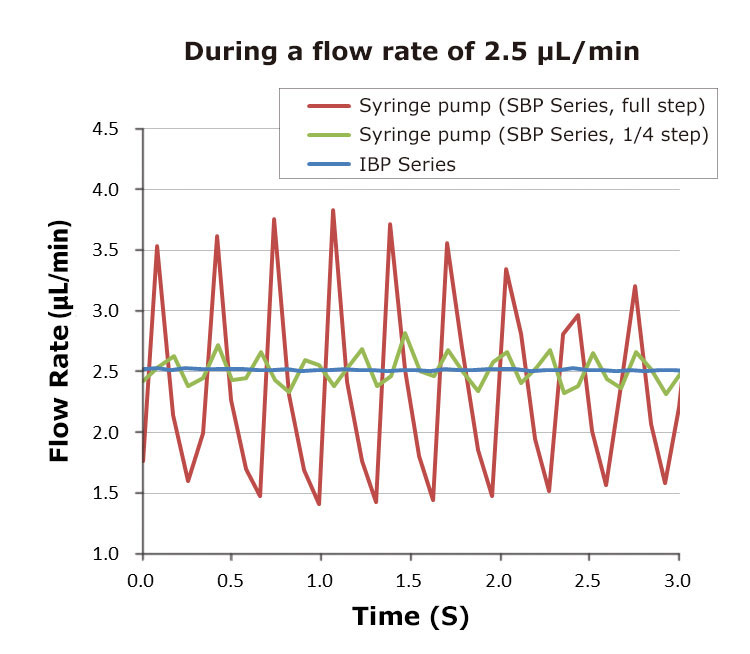

Dieses Diagramm ist ein Beispiel für die Förder-Eigenschaften der Mikropumpe.

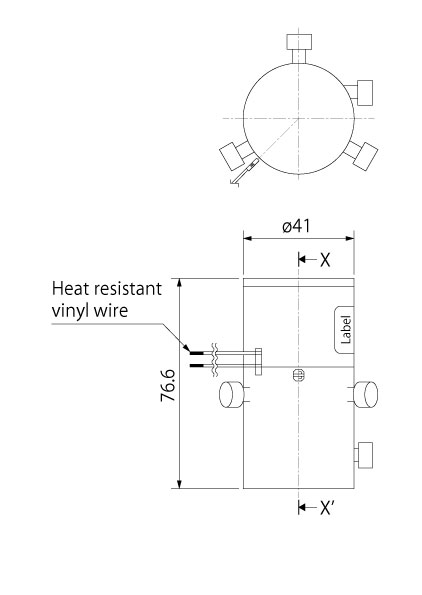

Abmessungen
Spezifikationen
Stromverbrauch
|
10 mW
|
Medienberührende Materialien
|
PEEK und Silikon
|
Pumpenkapazität
|
5 ml
|
Förderrate
|
bis zu 10 µL/min
|
Förderdruck
|
2 bar (optional bis zu 10 bar)
|
Gewicht
|
ca. 105 g (ohne Flüssigkeit)
|
