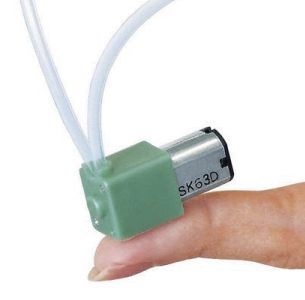

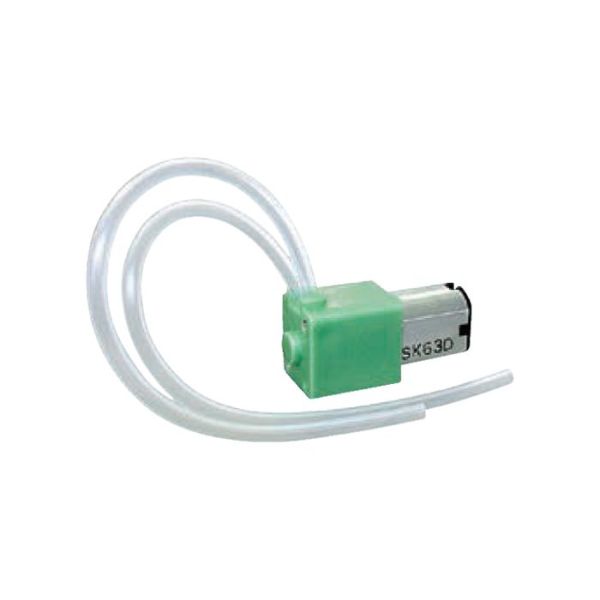

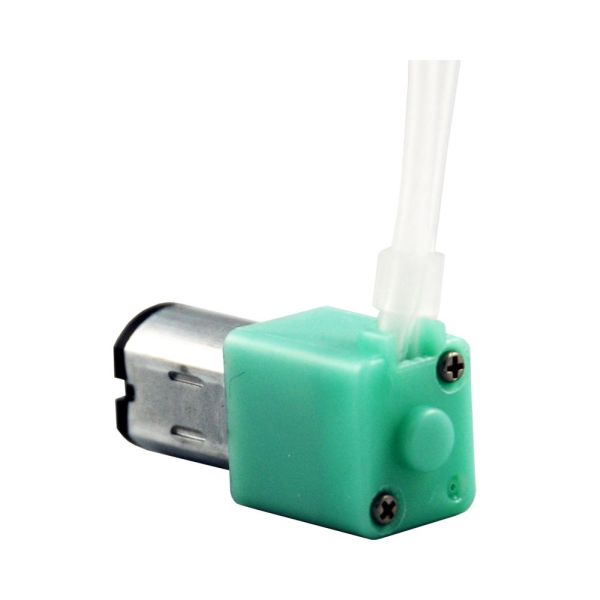

RP-Q1 | RP-QX Serie - miniatur Schlauchpumpe
Förderbereich: 0,10 - 0,45ml/min | 0,50 - 1,10ml/min
Beschreibung
Schlauchpumpe nach dem Ring-Pump-Prinzip zur Förderung von Kleinstmengen an Flüssigkeiten.
Aufgrund der geringen Abmessungen und Förderrate ist diese Pumpe unter anderem für Microfluidic-Anwendungen mit höchsten Ansprüchen optimal geeignet.
Spezifikationen
Motor
|
DC Bürstenmotor
|
Förderrate
|
0,10 - 0,45ml/min | 0,50 - 1,10ml/min
|
Kanäle
|
1
|
Arbeitsdruck (max.)
|
500mbar
|
Schlauchmaterialien
|
Norprene® | Silikon
|
Schlauchgrößen (ID)
|
1,2mm (Norprene®) | 1,5mm (Silikon)
|
Betriebsspannung
|
3VDC
|
Leistungsaufnahme
|
0,12W
|
Abmessungen
|
12,0 x 14,0 x 31,5 mm
|
Einbaulage
|
Beliebig
|
Modellübersicht
Produkt
|
Spannung (DC V)
|
Förderrate (mL/min)
|
Schlauchmaterial
|
ID x OD (mm)
|
Förderrichtung
|
|---|---|---|---|---|---|
RP-Q1.2N-P20Z-DC3V
|
3
|
0,2
|
Tygon A-60-F
|
1,2 x 2,5
|
A
|
RP-Q1.2C-P20Z-DC3V
|
3
|
0,2
|
SWFT
|
1,2 x 2,5
|
A
|
RP-Q1.5S-P45Z-DC3V
|
3
|
0,45
|
Silikon
|
1,5 x 2,5
|
A
|
RP-QX1.2N-P50Z-DC3V
|
3
|
0,5
|
Tygon A-60-F
|
1,2 x 2,5
|
B
|
RP-QX1.2C-P50Z-DC3V
|
3
|
0,5
|
SWFT
|
1,2 x 2,5
|
B
|
RP-QX1.5S-1Z-DC3V
|
3
|
1,1
|
Silikon
|
1,5 x 2,5
|
B
|

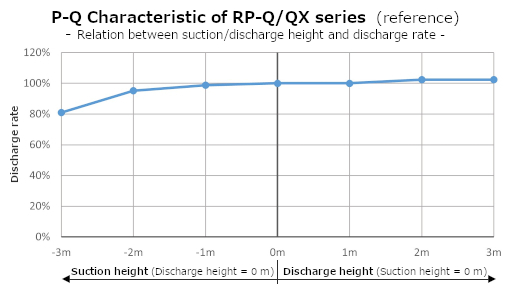

Zusammenhang zwischen Saug-/Förderhöhe und Förderleistung

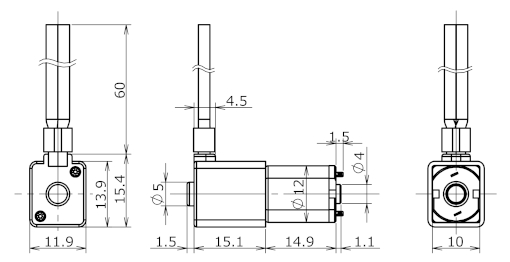

Abmessungen
Ring Pump - Schlauchpumpensystem
Durch das Ein-Ring-Prinzip dieser Schlauchpumpen wird unter anderem eine Miniatur-Bauweise und eine sehr lange Betriebs-Lebensdauer des Schlauches ermöglicht. Erfahren Sie mehr über diese Art der Schlauchpumpen und den damit verbundenen Vorteilen auf der Seite zur technischen Übersicht.
Downloads
RP-Q1 Datenblatt 287 KB
