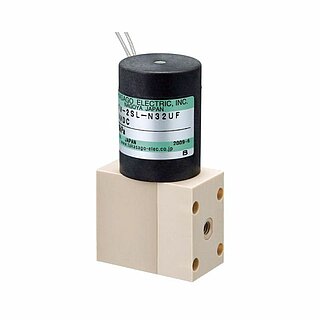

Schieberventil
Nennweite 0,4 und 1,0mm (DN)
Beschreibung
2/2-Wege und 3/2-Wege Schieberventil, welches einen hohen Druckbereich von bis zu 5bar ermöglicht.
Durch die innovative Konstruktion ist der für viele Analyseinstrumente nachteilige Nachdrückeffekt nahezu eliminiert und eine mögliche Kreuzkontamination der Proben wird ebenfalls bedeutend reduziert.
Funktionsweise Schieberventil 2/2-Wege
Funktionsweise 3/2-Wege
Vergleich des Nachdrückeffekts / Pumpenvolumen zu herkömmlichen Ventilen mit Trennmembran
Spezifikationen
Typ
|
2/2-Wege normal geschlossen 3/2-Wege |
Nennweite
|
0,4 mm | 1,0 mm (DN)
|
Anschluss
|
10-32UNF (0,4mm DN) M6 | 1/4-28UNF (1,0mm DN) |
Betriebsspannung
|
12 VDC | 24 VDC andere Spannungen auf Anfrage |
Druckbereich
|
Eingang: -0 - 5000 mbar (0,4mm DN) -900 - 3000mbar (1,0mm DN) |
Dichtwerkstoff
|
PTFE
|
Gehäusewerkstoff
|
PEEK
|
Weitere medienberührende Materialien
|
Al2O3 (0,4mm ND) SiC (Silicon Carbide) (1,0mm DN) |
Innenvolumen
|
1,5µl (2/2-Wege 0,4mm DN) | 3,7µl (3/2-Wege 0,4mm DN) 16,5µl (2/2-Wege 1,0mm DN) | 32,2µl (3/2-Wege 1,0mm DN) |
Medientemperatur
|
10 - 50°C
|
Umgebungstemperatur
|
10 - 50°C
|
Leistungsaufnahme
|
18W (0,4mm DN) 16W (1,0mm DN) |
Betriebsart
|
100% ED
|
Einbaulage
|
Beliebig
|
Medien
|
Beständig gegen neutrale und aggressive Flüssigkeiten / Gase (siehe Beständigkeitslisten) |
Abmessungen
|
24,0 x 34,0 - 38,5 x 62,0 mm (0,4mm DN) 38,0 x 38,0 - 41,5 x 86,0 mm (1,0mm DN) |
Downloads
Schieberventile Datenblatt 262 KB
