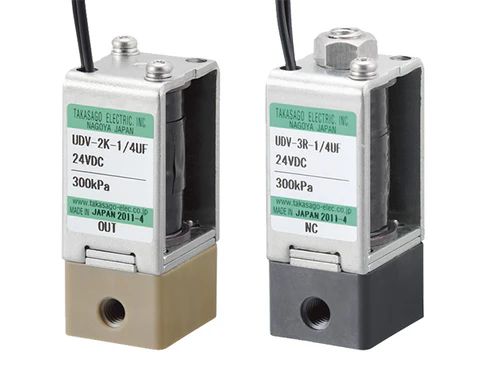

UDV-Serie - 2/2-Wege und 3/2-Wege Magnetventile

Ventilkörper aus PPS oder PEEK

Beschreibung

2/2-Wege normal geschlossen und 3/2-Wege mit Gehäuse aus PPS oder PEEK.

Gewindeanschlüsse M6 oder 1/4-28UNF.

2/2-Wege Version mit 2,0mm Nennweite und 3/2-Wege mit 1,5mm (NC) / 1,2mm (NO).

Version mit Druckbereich bis 6 bar (nur 2/2-Wege).

Typ	2/2-Wege NC	3/2-Wege NC
Anschluss	1/4-28UNF \| M6	COM, NC: 1/4-28UNF \| M6 NC: M5
Nennweite	2,0 mm	COM, NC: 1,5 mm NO: 1,2 mm
Eingangs-Arbeitsdruck (max.)	3 bar \| 6 bar	3 bar
Ausgangs-Arbeitsdruck (NC) (max.)	0,5 bar	0,5 bar
Medientemperatur	5 - 60 °C	5 - 40 °C
Umgebungstemperatur	5 - 60 °C	5 - 40 °C
Leistungsaufnahme	2,4 \| 3,1 W	3,7 W
Gehäusewerkstoff	PEEK \| PPS	PEEK \| PPS
Dichtwerkstoff	FKM	FKM
Andere medienberührte Materialien	K-M31, SUS316WPA, SUS304	K-M31, SUS316WPA, SUS304
Abmessungen	26 x 22 x 52,2 mm	26 x 22 x 58,7 mm
